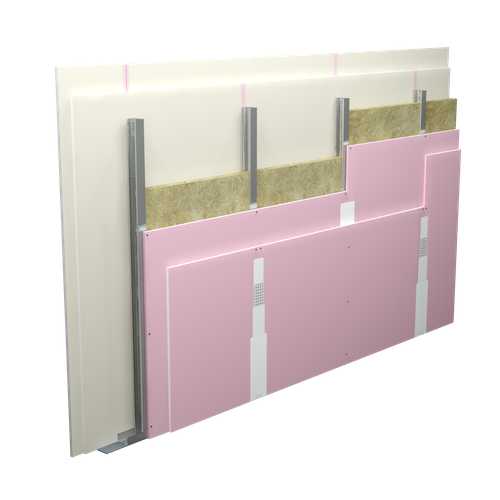

Преградна стена

SD - 2x12,5 GKF DF/CW 50 W

върху конструкция от профили CW 50 и UW 50 с двойна обшивка от плоскости GKF тип DF с дебелина 12,5 мм, с пълнеж от минерална вата

SD - 2x12,5 GKF DF/CW 50 W

Технически данни

Клас огнеустойчивост
Клас огнеустойчивост
EI 120 1) 2)
Максимална височина
Максимална височина
4,2 m 1)
Тегло на стената
Тегло на стената
43 kg/m2 3)
Звукоизолация
Звукоизолация
RW=52 dB 4)  RW1=49 dB 5)  RA1=48 dB 4)  RA2=44 dB 5)

Тези параметри се отнасят за прегради, изработени от метални профили с дебелина 0,55 и 0,6 мм.

Стандарт

super nieimpregnowany супер

Осигурява много стабилна конструкция с най-високи параметри на огнеустойчивост, звукоизолация и твърдост.
super nieimpregnowany

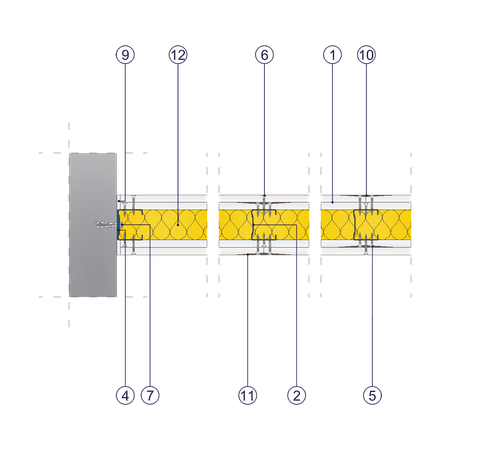

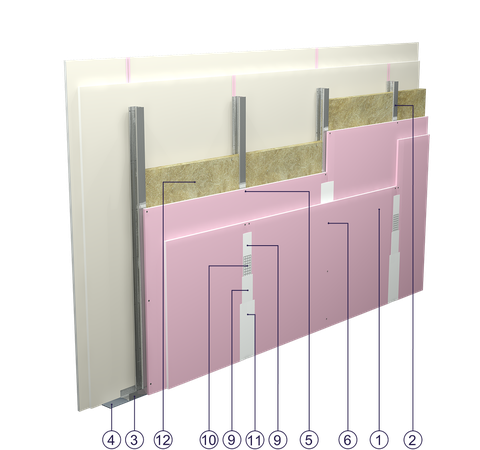

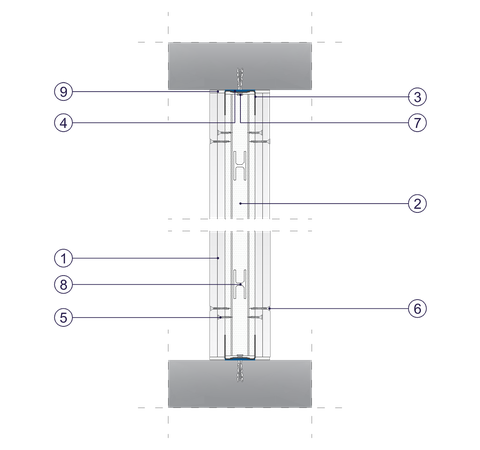

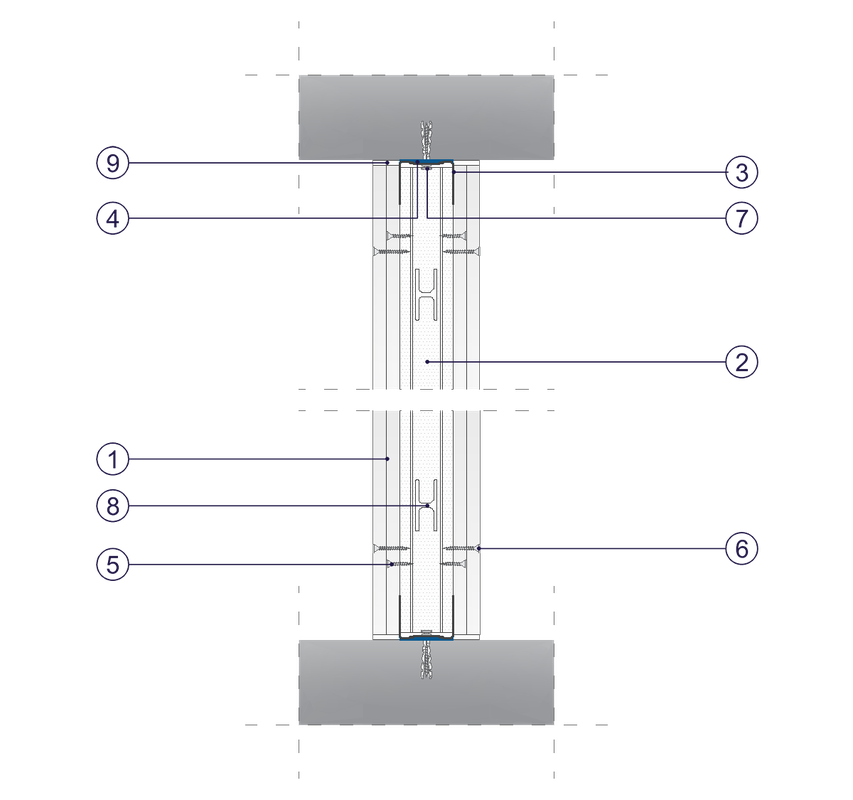

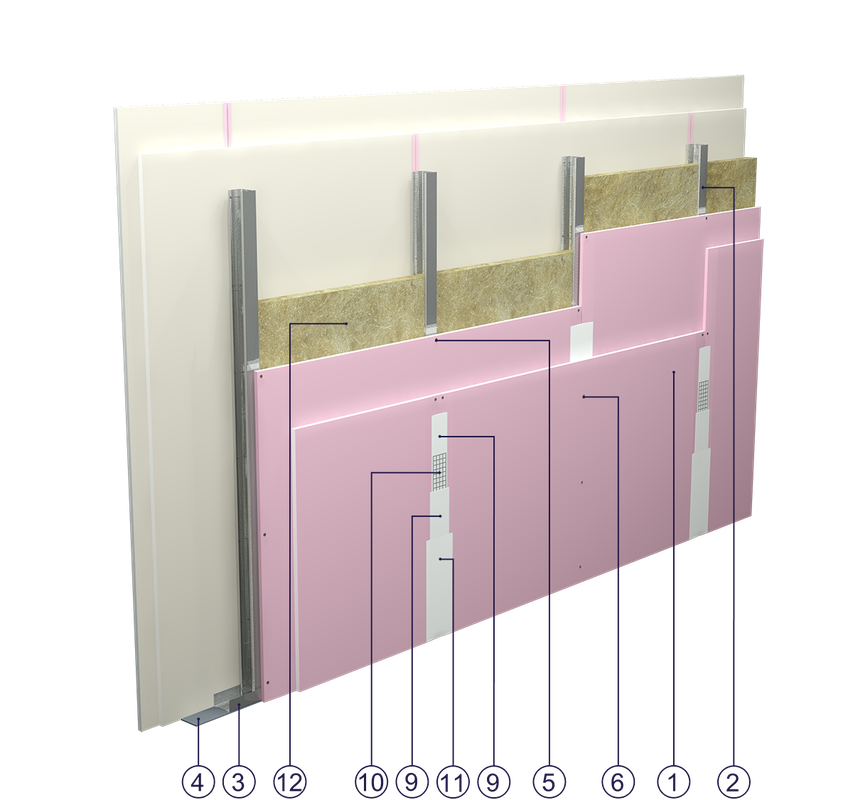

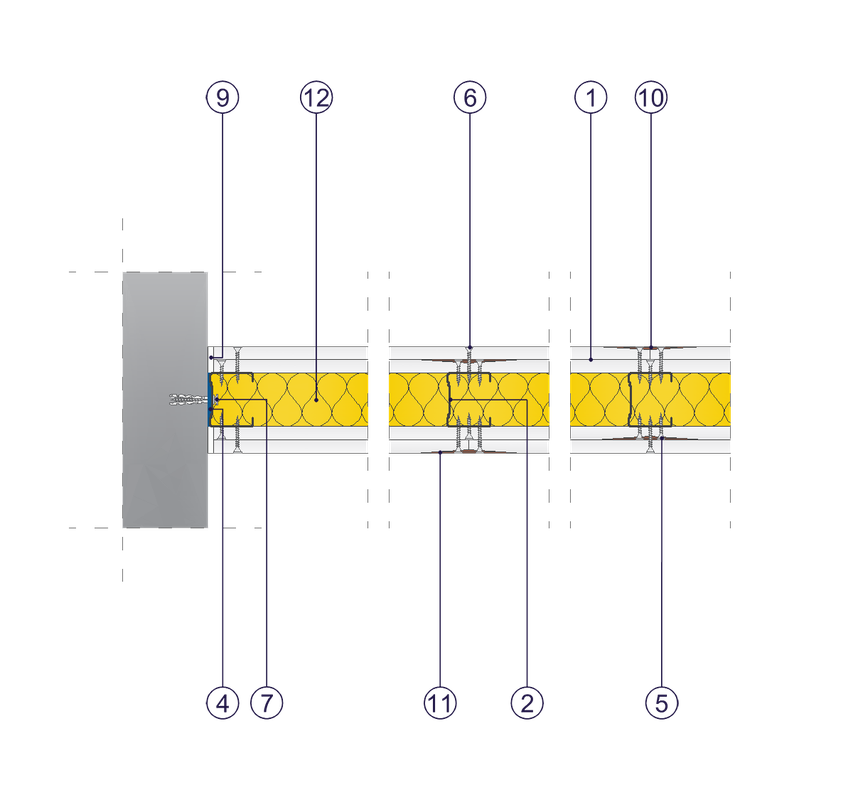

Елементи на преградна стена

1
Гипсокартонени плоскости NORGIPS S GKF тип DF с дебелина 12,5 мм
2
Профили NORGIPS CW 50 (колони) на аксиално разстояние макс. на всеки 60 cм
3
Профили Norgips UW 50 фиксирани върху хоризонтални носещи елементи
4
Уплътнителна лента Norgips с ширина 50 мм
5
Самонарезни винтове Norgips 3,5 x 25 мм на разстояние макс. на всеки 75 cм
6
Самонарезни винтове Norgips 3,5 x 35 мм на разстояние макс. на всеки 25 cм
7
Монтажни дюбели мин. ∅ 6 x 40 мм на разстояние макс. на всеки 80 cм
8
Отвори във вертикалните профили за прекарване на инсталационните кабели
9
Norgips Standard или готова гипсова шпакловка Norgips All Purpose Ready Mix
10
Армираща лента Norgips
11
Norgips All Purpose Ready Mix готова гипсова шпакловка
12
Минерална вата
Изтегли Към папката
Карта на системата SD - 2x12,5 GKF DF/CW 50 W
SD - 2x12,5 GKF DF/CW 50 W
SD - 2x12,5 GKF DF/CW 50 W
SD - 2x12,5 GKF DF/CW 50 W
1)
Посочените височини се отнасят за конструкции с отстояние на профилите на всеки 600 мм. При използване на конструкции с отстояние на профилите на всеки 300 мм или 400 мм допустимите височини на стените са по-големи Подробна информация се предоставя от представителите на доставчика на системата. Посочените височини се отнасят за помещенията, в които едновременно пребивават неголям брой хора (напр. стаи в жилища, хотели, офиси и болници). В помещения, където едновременно пребивават голям брой хора (като например конферентни зали, класни стаи, аули) допустимата височина е 3,5 м.
2)
Въз основа на класификация № (Класификацията е в ход на издаване). Все още не всички класификации са приети от съответните български инстанции. За подробности, моля попитайте Вашия местен представител.
3)
Теглото не включва изолационния материал
4)
Въз основа на доклад № LA00-06041/12/R02NA за стъклена вата с дебелина 50 мм
5)
Въз основа на доклад № LA00-06041/12/R02NA за каменна вата с дебелина 50 мм

Калкулатор на консумация на материали

Площ на конструкцията м2
Swpie
Материал
Единица мярка
Разходни
норми за 1 м2
Консумация
на {total} м2
Единична
цена*
Стойност

Стойност на материалите за стена с площ 1 m2

:
{get_calculation_per_meter} BGN

Стойност на материалите за стена с площ 1 m2

: {get_calculation_per_meter} BGN

Обща стойност на материалите за площта на стената

:
{get_total_calculation} BGN

Обща стойност на материалите за площта на стената

: {get_total_calculation} BGN

Тези разходни норми не включват загубите на материали, получени по време на строителните работи, и са прогнозни. Калкулацията не представлява оферта по смисъла на чл. 66 § 1 от Гражданския кодекс.

* За изчисляване разходите за изпълнение на стена, трябва да бъдат вписани единичните цени на материала.

Q1 - Изпълнение с двукратно шпакловане съ конструктивна шпакловка (Norgips Start & Finish lub Norgips Start), фугопълнители и съединения за гипсокартонени плоскости с вграждане на армираща лента в шпакловката, шпакловане на видимите елементи на крепежите

Q2 - Включва обхвата на Q1 и финишни шпакловки (Norgips Extra Finish, Norgips Start & Finish lub Norgips Finish) на гипсокартонени плоскости до постигането на плавен преход на повърхността на шпакловката с повърхността на плоскостите

Q3 - Включва обхвата Q2 и шпакловка на цялата повърхност на елементите на преградата (съединения и плоскости), с финишна шпакловъчна смес (Norgips Extra Finish, Norgips Start & Finish lub Norgips Finish) с дебелина ок. 1 mm за изравняване на повърхностите, затваряне на порите и изравняване на абсорбцията на шпаклованите повърхности
